1541 Floppy Drive

Die Commodore 1541 Floppy-Disk-Laufwerkseinheit wurde Anfang der 1980er Jahre als Massenspeicherlösung für den Commodore 64 entwickelt und zählt zu den bekanntesten Diskettenlaufwerken dieser Zeit. Sie wurde 1982 eingeführt und basiert technisch auf einem eigenen integrierten System mit Prozessor, RAM und Betriebssystem.

Die 1541 verwendet 5,25-Zoll-Disketten im Single-Sided-Format und speichert pro Diskette bis zu ca. 170 KB an Daten. Im Inneren arbeitet ein 6502-kompatibler Prozessor (MOS 6502), unterstützt von 2 KB RAM sowie einem eigenen ROM mit dem Diskettenbetriebssystem. Die Anbindung an den Commodore 64 erfolgt über die serielle IEC-Schnittstelle, was im Vergleich zu anderen Systemen relativ geringe Übertragungsgeschwindigkeiten zur Folge hat.

Das Laufwerk verfügt über ein integriertes Netzteil mit Transformator, das die benötigten Spannungen für Elektronik und Mechanik bereitstellt. Typischerweise werden +5 V für die Logik sowie +12 V für Motoren und analoge Schaltungen erzeugt. Durch das robuste, aber wärmeintensive Design ist die thermische Belastung im Betrieb vergleichsweise hoch, insbesondere bei heutigen Netzspannungen.

Die 1541 ist nicht nur aufgrund ihrer weiten Verbreitung, sondern auch wegen ihrer eigenständigen Architektur ein bedeutendes Stück Computergeschichte und wird bis heute von Sammlern und Retro-Computing-Enthusiasten geschätzt.

Der 240 Volt Mod

Das 1541 Floppy wurde damals mit 220 Volt Netzspannung betrieben. Da die Netzspannung in der Zwischenzeit über 230 V auf heute teilweise bis zu 240 V erhöht wurde, ist die Versorgungsspannung für den Transformator etwas zu hoch. Dadurch kommt es zu erhöhter Wärmeentwicklung am Trafo sowie an den Spannungsreglern für die 5 V- und 12 V-Versorgung. Dies führt dazu, dass das gesamte Gerät deutlich heißer wird, was langfristig zu Schäden führen kann.

Der im Gerät verbaute Transformator besitzt primärseitig drei Anschlüsse. Diese sind für unterschiedliche Netzspannungen ausgelegt (typischerweise 220 V / 230 V / 240 V). Werkseitig wurde der Anschluss meist auf 220 V konfiguriert. Um den Betrieb an die heute höhere Netzspannung anzupassen, sollte der entsprechende Primäranschluss auf die höhere Spannungsstufe (z. B. 240 V) umgelötet werden. Dadurch wird die Sekundärspannung reduziert und die Verlustleistung sowie die Wärmeentwicklung deutlich verringert.

Sekundärseitig verfügt der Transformator ebenfalls über drei Anschlüsse. Diese liefern die notwendigen Wechselspannungen für die nachgeschaltete Gleichrichtung und Spannungsregulierung (typisch getrennte Wicklungen bzw. Mittelanzapfung für die Erzeugung der 5 V- und 12 V-Versorgung).

Die Anpassung ist insbesondere deshalb sinnvoll, da die Netzspannung in Europa schrittweise angehoben wurde:

• Bis ca. 1987: 220 V (Standard in Deutschland und vielen europäischen Ländern)
• 1987–2003: Umstellung auf 230 V (EU-Harmonisierung, zunächst mit Toleranzbereich)
• Seit 2003: 230 V ±10 % (entspricht effektiv bis zu ca. 253 V Netzspannung)

Wichtiger Sicherheitshinweis:

Das Öffnen des Gerätes darf ausschließlich im spannungslosen Zustand erfolgen – der Netzstecker muss unbedingt vorher gezogen werden! Im Inneren des Gerätes liegen lebensgefährliche Spannungen an. Bei Nichtbeachtung besteht akute Gefahr durch elektrischen Schlag. Arbeiten am Netzteil sollten nur von fachkundigen Personen durchgeführt werden.

	Das 1541 Floppy nach dem öffnen des Gehäuses.
	Steuerplatine Schrauben entfernen 5 auf der Platine, 2 seitlich am Kühlkörper.
	Der Transformator mit seinen Anschlüssen - Primärseite rechts Neutralleiter, Phase, Phase +10% - Sekundärseite Ausgänge für die 2 Wechselspannungen.
	Messen der Spulenwicklung, hier 45 Ohm. Zu dem freien Pin ist der Wert größer, da hier mehr Windungen Verwendet werden! Siehe nächster Schritt.
	Widerstand der äußeren Pins messen Dieser sollte höher sein, hier 50 Ohm Das bedeutet das an der Primärwicklung mehr Windungen verwendet werden, dadurch wird die Ausgansspannung etwas niedriger.
	Transformator mit umgelöteten Kabeln.

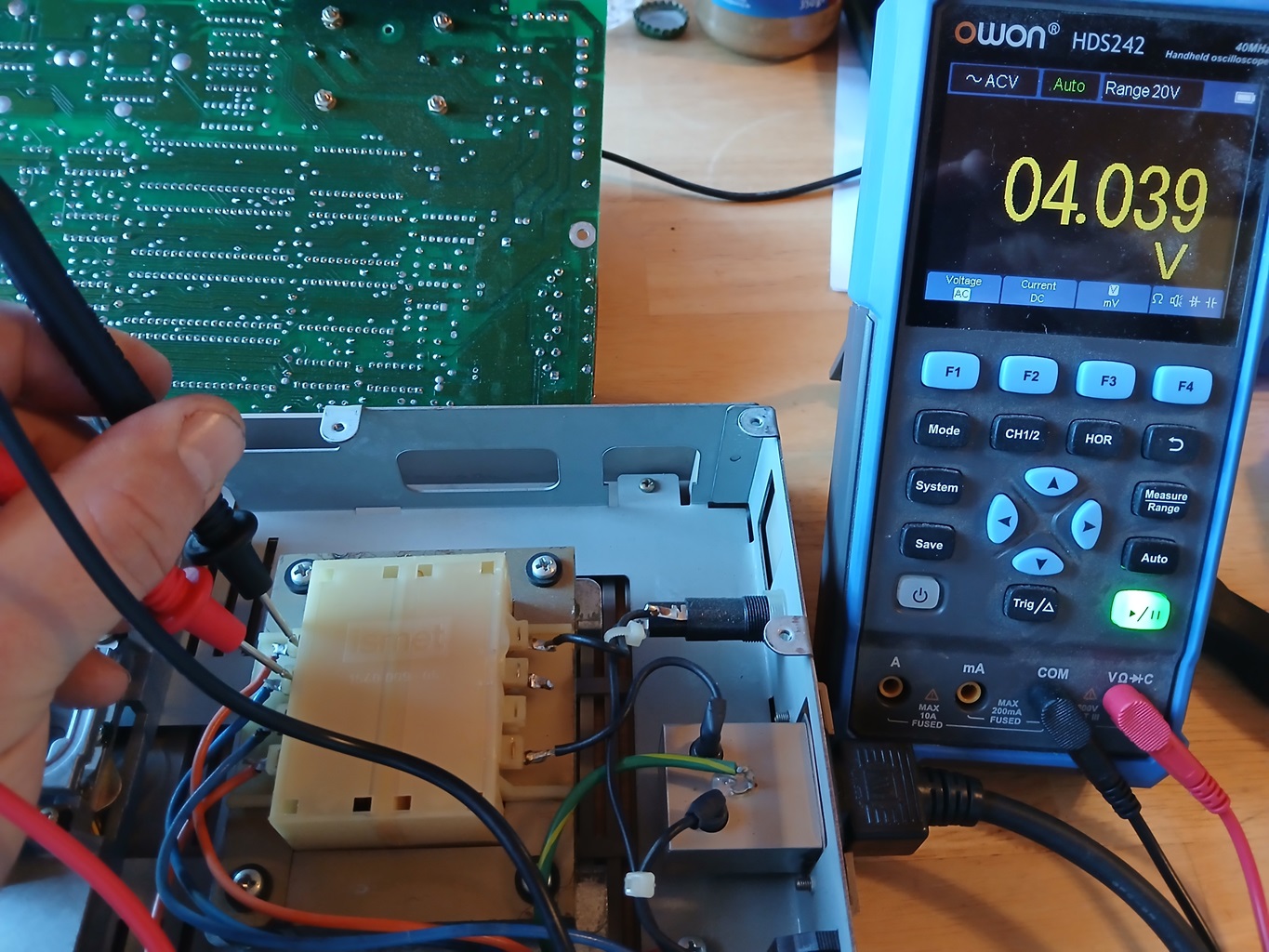

	Kontrolle der Ausgansapannung für die 5 Volt Regler Hier 4,03 Volt AC ergibt nach dem Gleichrichten und glätten ca. 5,7 Volt DC.

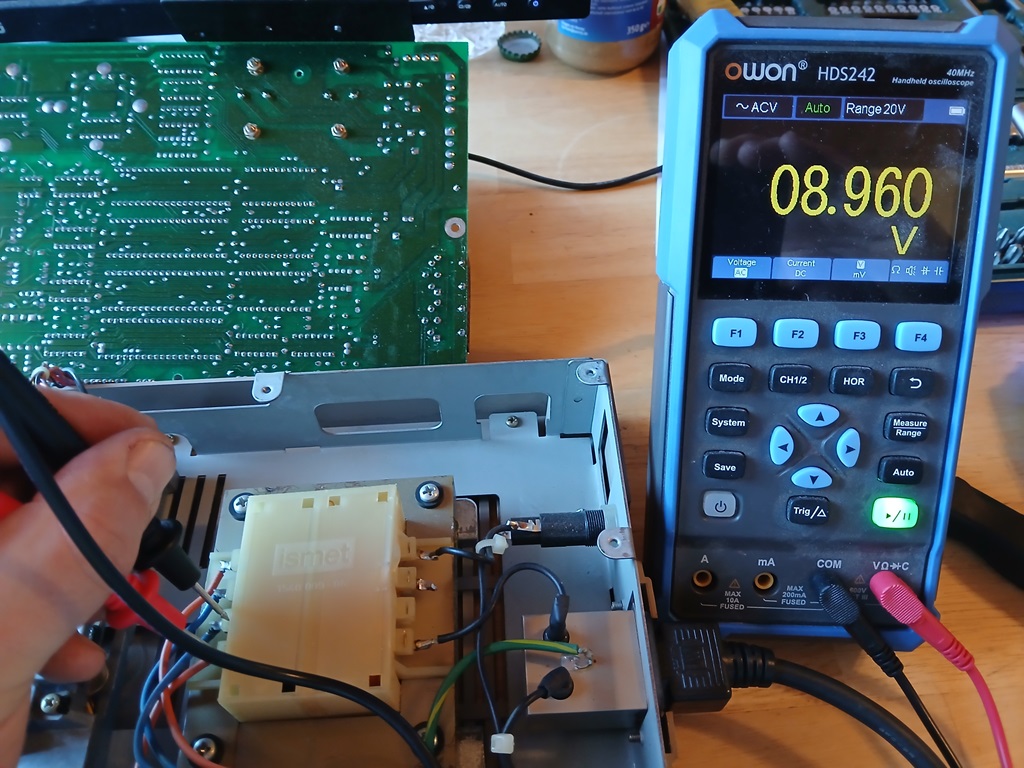

	Kontrolle der Ausgansapannung für die 12 Volt Regler Hier 8,96 Volt AC ergibt ca. 12,7 Volt DC.
	Anschließen der Floppyplatine und Prüfen der Spannung nach dem Regler, dazu an einem der kleineren Elkos messen, bzw. an einer unbestücken Stelle.
